毫米波雷达的塔筒形变与振动监测系统
基于77GHz微波遥感与相位干涉测量技术，实现对风电塔筒微小倾斜、筒体沉降及宽频振动状态的远距离非接触全天候在线高精度连续监测。
功能参数与技术规范
工业级技术规格与工程标准矩阵
一、核心功能性能指标
PERFORMANCE SPECS
有效监测距离
5m ~ 200m (非接触远距离安装)
形变测量精度
±0.1 mm (亚毫米级干涉测量)
振动采样频率
0.1 Hz ~ 50 Hz (宽频振动捕捉)
雷达工作频段
77 GHz ~ 81 GHz 毫米波
天线波束宽度
水平 3° × 垂直 6° (高增益定向聚焦)
二、电气接口与环境适应性
ELECTRICAL & ENV
通信与传输接口
RS485 / Modbus / 4G无线全网通
供电与功耗
DC 12V ~ 24V，平均功耗 < 8W
工作环境温度
-40℃ ~ +75℃，工规级抗电磁干扰
防护等级
IP67 防水防尘防盐雾
非接触远距监测
零高空作业风险
地面机舱外安装
不停机安全部署
亚毫米干涉精度
±0.1mm高精度
微动相位差分解调
微位移实时反演
全天候极端适应
透雨雪抗浓雾
耐沙尘暴冲刷
-40℃~+75℃宽温
恶性共振超前预警
宽频振动频谱分析
螺栓松动超前诊断
秒级SCADA联动
典型应用案例
国家能源集团某 200MW 风电场
北方某大型陆上风电基地 140米高柔塔筒全天候形变监测实战
针对该风电基地 140 米超高柔性钢塔在冬春季节强阵风工况下的涡激振动与塔基微沉降安全隐患，全场规模化部署西大智能 SW-TMD01 毫米波雷达系统。系统实现对 33 台大兆瓦机组全天候连续非接触监测，曾精准捕捉到 2 次极端大风诱发的塔筒高阶异常摆幅，为业主及时切机避险提供核心数据支撑。
项目实施关键指标达成：
预警准确率 99.8%
巡检作业成本下降 60%
保障机组连续安全运行 > 7200小时
产品图库

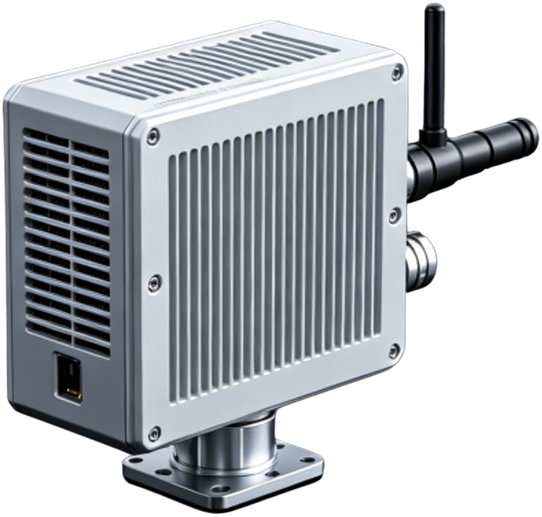

SW-TMD01 毫米波雷达监测系统主机实拍
4K
高增益介质透镜天线与工程级密封防护罩
4K
风电机组现场远距离非接触对中安装实景
4K
边缘端智能解算单元与工业总线接口
4K
