大型发电机碳刷智能监测系统
创新一体化微型传感器嵌入式智能刷握，实时采集发电机碳刷电流分配、接触面温度及滑块磨损量，实现碳刷偏流烧损预警与全生命周期免停机运维。
功能参数与技术规范
工业级技术规格与工程标准矩阵
一、核心功能性能指标
PERFORMANCE SPECS
单刷电流测量范围
0 ~ 300 A (测量精度 ±1% FS)
接触面测温范围
-20℃ ~ +150℃ (精度 ±1℃)
磨损量分辨力
0.1 mm (高精度非接触位置传感)
采样更新周期
100 ms 快速连续采样
二、电气接口与环境适应性
ELECTRICAL & ENV
通信协议
无线工业级 Mesh 自组网 / CAN总线
安装兼容性
原位等体积替换标准工业刷握，免改造机械结构
防爆与绝缘耐压
工频耐压 > 3000V / 50Hz / 1min
传感器寿命
> 10 年，超低自热设计
原位等体积智能替换
标准机械尺寸兼容
免改集电环物理结构
单把免停机热拔插替换
三维状态全息同测
单刷微安级电流分配
接触面温度场实时监控
0.1mm磨损剩余预测
工业无线Mesh自组网
免旋转高压复杂拉线
多节点自愈网络
超强电磁兼容抗干扰
预测性精准换刷决策
偏流失衡超前预警
寿命梯度智能模型
杜绝非计划紧急停机
典型应用案例
某千万千瓦级大型水电基地
长江流域某特大型水力发电厂 700MW 机组集电环智能改造
该水电机组转子励磁碳刷长期存在多刷并联局部偏流发热隐患。部署西大智能 SW-CBS01 智能刷握系统后，实现 64 只碳刷单刷电流与接触面温升毫秒级监测，提前 18 天准确预警 2 号极单刷卡阻及剧烈偏流，彻底消除停机非停事故风险。
项目实施关键指标达成：
机组连续安全运行 > 500天
单刷偏流预警率 100%
集电环维护人工成本减少 50%
产品图库

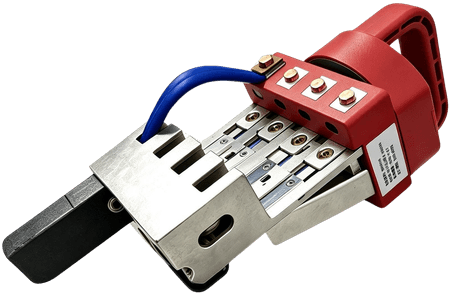

SW-CBS01 一体化嵌入式智能刷握装配实物
4K
发电机励磁滑环单把碳刷原位替换细节
4K
高压绝缘与微型传感器多层灌封工艺
4K
多刷并联电流均衡分布与磨损监控界面
4K
/
