大型发电机碳刷健康智能监测系统
系统适用于各类大型发电机组，可实时监测发电机碳刷的电流、温度和磨损情况，实现故障预警与智能诊断。设备采用无线传输与内置电池供电，安装简便，可在强磁、高粉尘等恶劣工况下长期稳定运行，为机组运维提供持续、可靠的数据支撑。
功能参数与技术规范
工业级技术规格与工程标准矩阵
一、核心功能性能指标
PERFORMANCE SPECS
温度采集
测温范围0至180℃，精度±1℃
电流采集
测量范围0至200A，精度±2A
磨损度采集
实时监测碳刷端面位置变化，碳刷剩余长度
数据智能化分析
实时监测碳刷的电流、温度、磨损状态，实现动态趋势分析、故障预警及运维建议，支持历史数据查询与导出
二、电气接口与环境适应性
ELECTRICAL & ENV
监测指标
温度、电流、磨损
监测精度
±1℃；±2A；±5mm
电池续航
内置高容量电池
连接方式
无线传输
工作温度范围
-10℃至80℃
三参量同步在线监测
温度、电流、磨损同步采集
动态趋势分析
状态实时感知
高精度宽量程采集
0-200A测流
±1℃精度
±2A精度
±5mm磨损精度
非接触式安全测量
非接触电流采集
强励磁环境适配
大电流工况安全运行
无线传输免布线部署
无线数据传输
免布线布缆
安装简便
易用性强
超低功耗长周期运行
睡眠电流≤5μA
独立电源管理策略
内置高容量电池
强干扰环境稳定可靠
抗强磁干扰
抗碳粉粉尘
宽温运行
-10℃至80℃
智能预警与运维决策
故障预警
运维建议
历史数据查询
数据导出
数据驱动决策
模块化按需定制
通道数量可配
采集量程可调
预警逻辑可定制
协议可对接
报表格式可选
典型应用案例
某大型发电设备制造企业

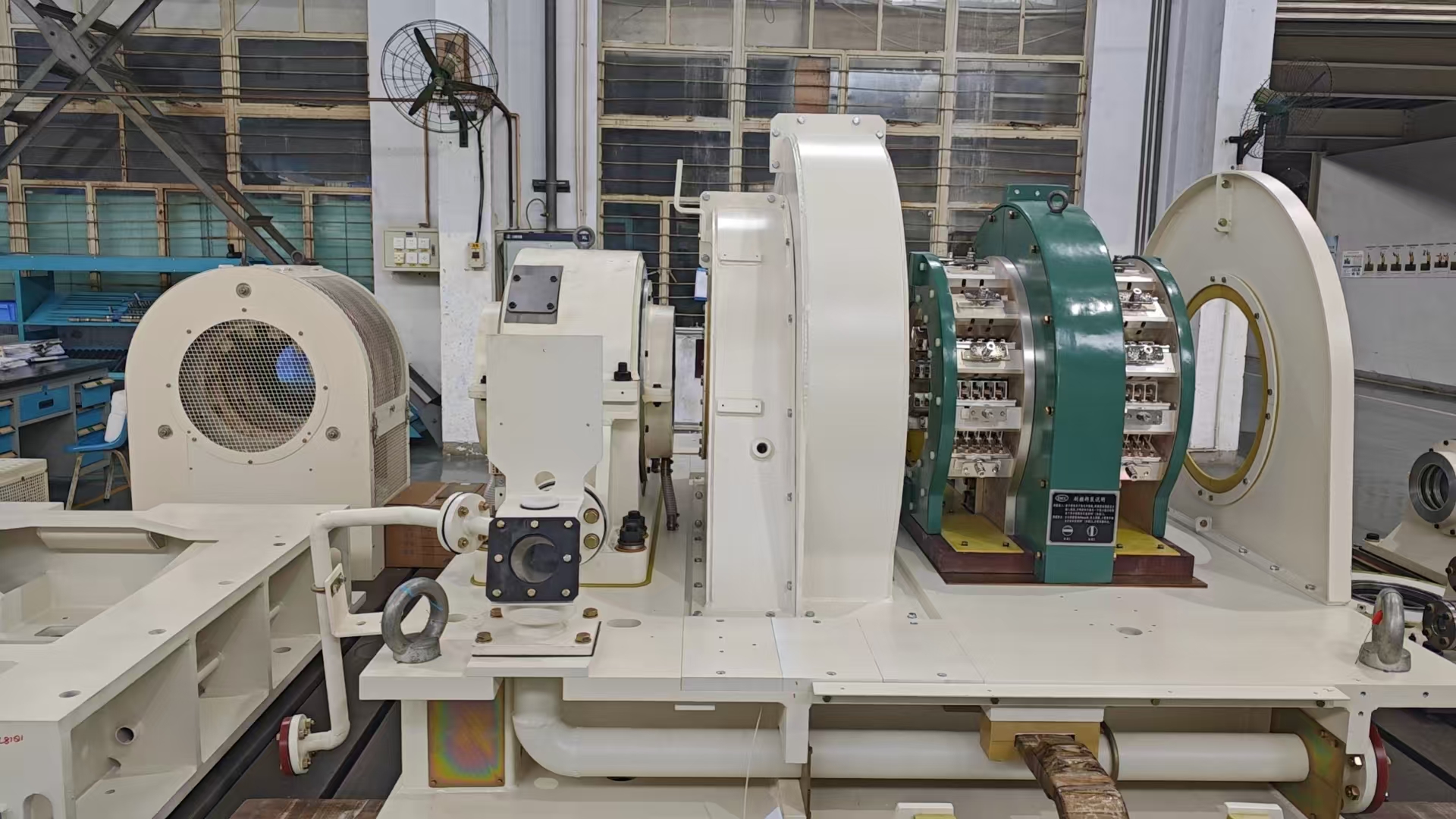

某核电基地 1250MW 级机组碳刷智能监测系统真机试验验证
该型 1250MW 核电汽轮发电机采用水氢氢冷却与静态励磁，励磁碳刷 198 只、刷握 44 把，碳刷温度、单刷电流与磨损状态长期只能依靠人工巡视掌握。西大智能与该机组制造企业联合研发热电智能刷握，在真机平台上完成空转、空载、短路及 1.1 倍额定电流全工况试验，实现单刷温度、电流与剩余长度的在线采集、无线回传与后台趋势分析。试验期间累计完成 81248 次端到端数据传输，成功率 100%，端到端延迟 763ms，后台软件连续 72 小时长连接无异常断开。
项目实施关键指标达成：
通过碳刷监测原理可行性验证
温度、电流、磨损三参量监测功能一次全部实现
通过数据传输抗干扰能力试验
通过测量精度试验
通讯稳定性功能运行稳定
后台软件系统运行稳定
